數據中心應用末端母線的優勢
來源:未知 發布時間:2021-02-24 10:33 點擊:



數據中心末端母線特指0.69KV,800A 以下應用于數據中心內部的末端供配電系統,應用電纜或密集型母排自上級配電柜出線側饋入供電始端(箱)單元,通過母線導體實現供電,再由配電單元饋電至機柜側用電設備。

數據中心末端母線也可稱為小母線,這是因?yàn)榘凑肇?fù)荷容量分母線分為大母線和小母線(末端母線)。傳統密集型母線其電流在1600-6300A 之間,也叫大母線。所謂小母線即是指其電流小,小母線電流在100-800A 之間。故把機房末端母線也稱之為小母線。另外還有照明母線,其電流小于100A。

機房末端母線的主要參數

額定電流:機房母線分為交流和直流,交流額定電流一般分為160A,250A,400A,630A,800A 五個等級,有些廠家根據自身情況會有細分,有廠家達到800A 以上。直流母線電流等級分為400A,800A,1250A 部分項目要求大于1250A。

額定電壓:機房母線交流額定電壓為400V,直流額定電壓要求400V,滿足直流336V 和240V。

額定峰值耐受電流:在規定的使用和性能條件下,開關設備和控制設備在合閘位置能夠承載的額定短時耐受電流第一個大半波的電流峰值。額定峰值耐受電流應該等于2.5 倍額定短時耐受電流。不同額定電流等級有不同要求。

額定短路電流:指系統在發生短路時所需承受的最大電流。不同電流等級做不同耐受等級要求。不同額定電流等級有不同要求。

外殼防護等級: IP 防護等級系統是由IEC 所起草,將電器依其防塵防濕氣之特性加以分級。機房?jī)?nèi)平時母排運行溫度再50-70K,殼體溫度30K,高于凝露點15-20 度,不會發生凝露現象。機房?jī)?nèi)溫濕度都會進行控制,水路系統均布置在機房靜電地板下方,所以架空母線無需高IP 防護等級的設置,一般IP40 基本可以滿足,電氣安全和便捷操作的需求。

溫升:機房母線不同于動力母線,在機房?jī)?nèi)40%以上的能耗用于制冷,所以對于機房母線應該執行不一樣的溫升標準。目前國標采用的溫升為70k 以下,不能完全滿足機房使用要求。而業內大多母線廠家由于成本因素均執行70k 標準。機房母線對于直線段,連接器,外殼,銅排均有不一樣的溫升要求,需要和動力母線進行明確區分。

末端母線與傳統配電列頭柜比較

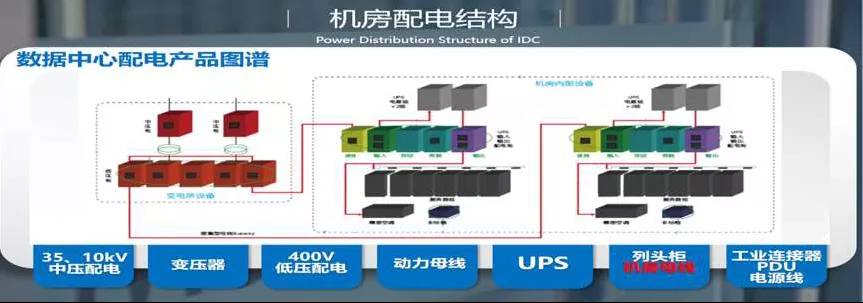

傳統數據中心根據不同負荷容量選用35kV 或者10kV 作為進線,根據不同等級配置單路或者雙路變壓器及UPS,為IT 設備供電,而制冷和輔助設備一般會有單獨的配電回路。UPS 配電后端的設備,我們稱之為數據中心末端配電。


傳統的列頭柜,采用電纜進行出線,出線配置1P 或2P 空開,每一個出線回路鏈接一根電纜到一臺機柜,再通過工業連接器或者直接連接到PDU 的端子排上,為服務器進行供電。列頭柜在設計中往往會配置一些備用回路,以備日后增容或者維修,可是一旦列頭柜方案落地實施后,再進行調整和更改會變得非常麻煩,甚至需要停機進行作業。采用電纜出線,如果雙路配電的方案,會有大量的電纜需要部署,后期維護、增加、減少機柜、調整機柜布局、增加機柜容量難度很大。

機房末端母線系統方案很好解決了上述問題,特別是對于大容量、高壓直流的配電方案和面對機柜使用客戶需要經常變化配置的機房應用中具有更大的優勢。

末端母線配電的工作形式可以分為雙路熱備份和一主一備的冷備份方式。目前采用的主流方案是雙路熱備份的配電方案。

雙路熱備份

采用兩路母線供電,兩路母線分別來自不同的UPS 和變壓器。平時各占50%負荷,一旦一路失電需要一路帶100%的負荷。此種方式可以在發生斷電故障時候進行快速切換,是目前比較常用的一種母線配電形式。

一主一備(冷備份)

采用兩路母線供電,兩路母線分別來自不同的UPS 和變壓器。分為主備回路,平時主回路承載100%負荷容量,備用回路不帶電,主回路失電后,備用回路自動切換。此種配電形式比較直觀,一路設備相對線路損耗較少。但是主路負荷即是全部負荷,對設備要求比較高,對母線溫升需要進行特殊規范,需要比雙路熱備份要求更低才不會由于母線溫升導致對機房環境產生影響。冷備份的方案適合對供電可靠性要求相對較低的場景。

由于母線結構更加簡單,部署更加快捷,模塊設計更容易實施和調整,所以越來越

多的微模塊方案也采用末端母線配電形式。常見的方案有一下兩種:

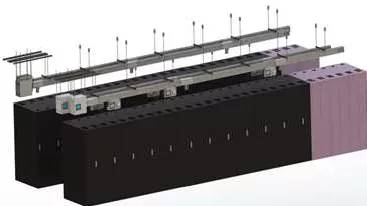

四路母線供電:此種方式采用4 路母線架設在兩排微模塊機柜后上方,直接為下方PDU 配電。這樣每條母線負荷容量較小,結構簡單,部署靈活。但是需要配置四個始端箱,單側兩個始端箱放置需要進行設計以便于后期維護。另外上層斷路器需要相應的配置4個。

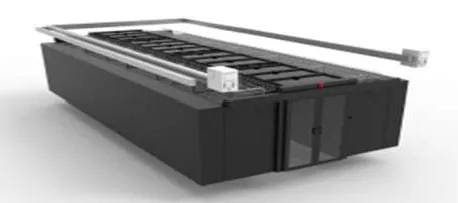

雙路母線U 型布置:此種方式減少了始端箱數量,母線整體性更強。但是單路母線負荷更高。另外,母線需要跨過冷通道天窗,需要單獨設計?缤ǖ啦糠忠部刹捎镁纜做轉接。 同時由于母線槽需要承擔整個模塊的負荷,因而同等情況下,其額定容量是四路母線方案的兩倍。


母線部署方案

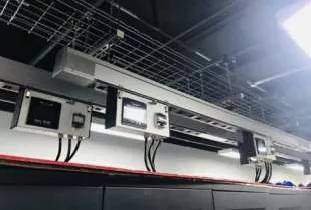

吊桿安裝 母線傳統部署方式,母線的安裝路徑需要提前設計,以避開弱電和其他管路,一般母線的部署需要在弱電和橋架之前。

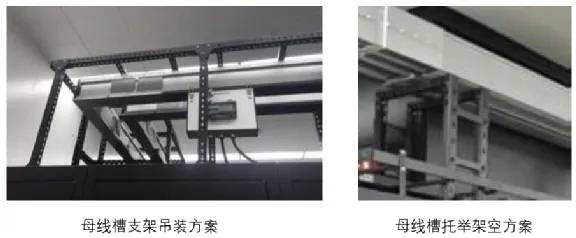

微模塊安裝的母線方案 往往需要整體與環境解耦合,不依賴于環境部署,母線直接在機柜后上部用支架架設。此種方式可以減少縱向架設空間。解耦合方案中還有兩種形式,一種是支架吊裝方案,一種是托舉架空方案。


末端母線進線模式

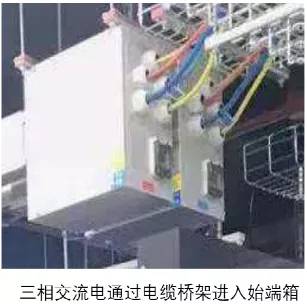

母線進線從插接箱進入,有交直流分別。交流母線380V,5 芯線纜,進線三相+PE+N。直流進線正極+負極+PE。交直流均可以使用電纜進行連接,交流從UPS 配電出線柜引電纜通過電纜橋架進入始端箱。直流從HVDC 直接引出電纜到母線始端箱。


使用末端母線系統,極大的提高資金的回報率,分期投資,避免浪費,增加了機房的有效出租面積,快速交付,增加租金收益;減少發熱,降低機房制冷量,節能效果顯著。符合國際T-3,T-4 機房的建設規范。但是目前機房末端母線還處于發展初期,設備廠商大多剛剛進入市場,價格還高于列頭方案30%左右,所以直觀上客戶還是感覺投資過高。但是隨著新型末端母線的出現,技術的進步,市場的不斷成熟,末端母線將會逐漸成為機房末端配電的主流方案。
